孕育剂
发布时间:2016-05-07
孕育剂

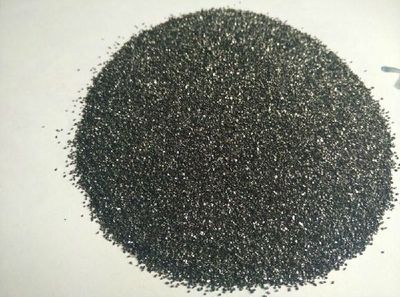

孕育剂是一种可促进石墨化,减少白口倾向,改善石墨形态和分布状况,增加共晶团数量,细化基体组织,它在孕育处理后的短时间内(约5—8分钟)有良好的效果。主要适用于各种情况的一般然件或后期瞬时孕育。
使用方法
1、倒包孕育:将孕育剂加入包内,然后冲入铁水,使其均匀熔化,即可浇注。
2、加入量为约为铁液重量1.0-1.8% 。
名称 | 用途 | 特征 | 使用方法以及包装 |
ZFYCS ZFSCCM | 铸铁用球墨化孕育剂 (球墨铸铁用孕育剂) | ☉添加量仅为Fe-Si系孕育剂的一半 ☉对防止白口具有显著的效果,ZFYCS最适合薄壁小件 ☉机械强度大、有脱氧、脱硫的效果 ☉和稀土类金属相配合,孕育时间长效果良好 ☉凹陷部分少,提高铸件切削性 | ☉铁水出到20%时开始添加,出铁水一半时随后一半铁水连续地进行添加可以起到很大的效果。 ☉出铁水前可根据试片白口的深度在炉内加入0.05%-0.10%的ZFSCCM ☉粒度3mm以下 ☉包装25Kg塑料编织袋 |
FS510 | 普通铸铁用以及 球墨铸铁用孕育剂 | ☉防止白口效果显著,持续时间长,比重较大易于溶解,无论是一次性的投入还是随流添加,都可以得到较好的效果 ☉渣的产生量少,气孔少 ☉脱氧效果强,改善铁水的流动性 ☉提高延伸率 ☉如和Mg合金混合使用,对反应的稳定作用效果大 | ☉细小粒度的可以在铁水口采取瞬时孕育,粒度的可以在包内进行添加 ☉标准添加量为0.2-0.5%,每增加1%的添加量,Si含量则会按0.5%程度残留在铁水中 ☉粒度0.5-3mm 3-10mm 0.1-0.5mm(瞬时孕育用) ☉包装25Kg塑料编织袋 |
SIHIGH | 高级加硅脱氧孕育剂 | ☉有强脱氧作用,可以获得非金属夹杂物很少的铁水 ☉渣的产生量少,可以延长炉壁的寿命 ☉用于孕育使用 | ☉在升温后,出铁水前15-20分钟,直接可以把包装好的该品投入到炉内 ☉该品中含有73%以上的Si ☉在作为孕育剂使用时,添加0.2-0.4%效果较大 ☉粒度2mm以下 ☉包装25Kg塑料编织袋 |
INOFSBA-A | 普通铸铁 球墨铸铁用硬度改良复合孕育剂 | ☉在普通铸铁或球墨铸铁上使用,最多添加到0.1%,对于防止铁素体和增加硬度有显著的效果 ☉添加本品不会产生白口 ☉易于溶解,不会发生偏析现象 | ☉当铸铁的硬度不够、铁素体较多,按照原来的硬度稳定方法操作却不能稳定时,使用本品 ☉粒度0-10mm ☉包装25Kg塑料编织袋 |
Si73Sr1.0 Si75Sr1.5 | 灰铁薄壁和厚薄不均急 冷铸件,尤其对要求不 能渗漏的铸件 | ☉防止白口效果显著,持续时间长 ☉不增加共晶团数,防止缩松等铸造缺陷有显著效果,这是其他孕育剂所不具备的 ☉极低的铝和钙含量,易于熔解,可以明显地减少由于渣以及缩孔原因造成的铸造缺陷 | ☉在铁水包中注入1/4或1/5铁水后添加最为有效 ☉添加量为铁水的0.2-0.4% ☉添加本品每1%,铁水中Si上升0.7% ☉粒度0.1-0.5mm 0.25-1.0mm 0.8-4mm 2-7mm 3-10mm ☉包装25Kg塑料编织袋 |
CBSALLOY | 普通铸铁 球墨铸铁 蠕墨铸铁 广泛使用的优质孕育剂 | ☉对白口的防止效果很大,并且持续时间长 ☉可以得到含气量很少的铁水 ☉比原来一般的孕育剂易于溶解,渣以及气孔的产生量少 ☉在改善球墨形状上具有和Ca-Si相同程度的效果 ☉在球铁上使用时,对于促进球墨的球化和铁素体化有显著的效果 ☉用于随流(瞬间)孕育的细小粒度本品,加入了一定量的助溶剂,有利于瞬间溶化 | ☉添加方法可以采用和原来的Si系孕育剂一样的方法,在向铁水包冲入铁水时进行添加效果更好 ☉细小粒度的可以在浇注时进行孕育,粒度的可以在包内进行添加,这样有很大的效果 ☉添加量为铁水的0.2-0.4% ☉本品含Si72%以上 ☉粒度0.1-0.3mm 0.1-0.5mm 0.25-1.0mm 0.8-4mm 2-7mm 3-10mm ☉包装25Kg塑料编织袋 |
ZFYK-60 -80 | 普通铸铁、球墨铸铁用型内孕育块 | ☉放置在型内 ☉普通铸铁使用可以防止白口,改良组织,防止壁厚敏感度 ☉在球墨铸铁上使用可以防止白口,增多石墨球数量以及对铸态铁素体化有很大效果 ☉开箱快的时候,对铁素体化也有很大效果 | ☉在直浇到设置反应室 ☉规格60±5g、80±5g、 100±5g等 ☉在进行大铸件处理时需要使用浇口杯 |
ZF-ALLOY 普通型 ZFSTR-ALLOY 强力型 CAINO-SUPER 超强型 | 强韧铸铁(FC300)和改善球墨形状、强抗拉强度使用特殊孕育剂 薄壁球墨铸铁用白口防止剂 | ☉可以稳定的进行处理(即使是在较低的温度下,也可以稳定地进行处理) ☉和一般的Ca-Si以及其他的Ca系孕育剂相比较易于溶解并且渣的产生量少 ☉由于强力的活性金属作用,脱氧效果很大,能改善铁水的流动性 ☉对于薄壁球墨铸铁白口的防止具有显著的效果 ☉和Cu、Cr这样的合金元素共存和低合金铸铁,有增强抗拉强度的效果。在Cu、Cr投入量比较多的地方,可以减少碳化物并且可以大幅度地改善碳化物的方向性 ☉对机械加工性能和组织的致密有效 | ☉ZF-ALLOY(普通型)含Ca:9-11%;ZFSTR-ALLOY(强力型)含Ca:24-27% CAINO-SUPER(超强型)含Ca:30-35% ☉向铁水连续添加最为有效 ☉如连续添加有困难,也可以等铁水包的注入20-30%铁水后随铁水加入 ☉处理球墨铸铁时,在球化处理完毕转包时添加,如不转包则在铁水表面添加并进行搅拌 ☉如果是大量铁水,可以分为几次随铁水加入 ☉粒度4mm以下 ☉包装25Kg塑料编织袋 |
